真正的端到端解决方案

欢迎来到卓越粉体 处理的世界 大袋卸料

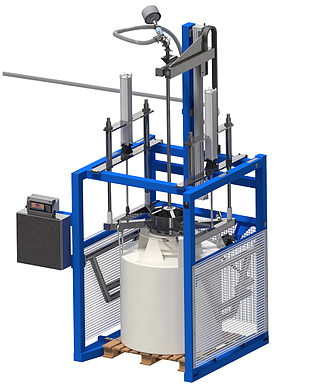

带梁支撑架

Dec提供各种类型的支撑架,从带有安全杆的简单移动支撑架到包括梁,提升机和各种配件的完全集成的支撑架。框架将根据大袋子的尺寸和重量以及当地要求和房间布局进行设计。

特征

设计高达2吨

喷漆钢或不锈钢框架

镀锌或不锈钢梁

安全栏

选件

称重传感器的集成

客制化设计

管内框架

支撑架


模块框架
模块框架适用于叉车和环链电动葫芦的装载,并且可以根据产品特性配备高效的卸料支架。凭借其紧凑的设计,该站可用作移动单元。当使用通过弹簧或活塞实现的可伸缩上框架时,在操作过程中会拉紧大袋子。
特色
设计高达2吨
喷漆钢或不锈钢框架
通过弹簧或气动活塞扩展大袋
安全栏
选项
称重传感器的集成
客制化设计
管内框架


升降柱支撑架
对于安装在出于GMP原因而不允许使用链式提升机或叉车的无尘室中的安装中,Dec可以提供带有吊装柱的大袋清空台,以方便将大袋安装在框架上。
为了减少投资,可以在2个大袋站之间共享一个升降柱。
特征
气动或电动柱
设计重达1吨
喷漆钢或不锈钢框架
安全栏
选件
称重传感器的集成
客制化设计
管内框架


升降架
Dec提供了适合各种BB尺寸的定制起重框架,并提供了支撑设计,可快速安全地连接大袋环,以便通过提升机,叉车或起重柱进行装载。可以提供用于衬套松动的夹紧装置。特殊版本可用于低高度要求。
特征
设计高达2吨
喷漆钢或不锈钢
选件
班轮固定夹
带有配重的低高度要求


提升
Dec提供的气动或电动葫芦是整个站的一部分。气动葫芦主要用于ATEX地区,而电动葫芦则用于非ATEX环境。
特征
气动或电动葫芦
1吨或2吨卷扬机
ATEX 1/21
选件
无线控制
导轨上的限位开关
带有2条链条的葫芦,可满足低高度要求
不锈钢链条
客制化设计


排料拉伸装置
拉伸装置降低了连接系统并确保了紧紧的大袋套,从而可以自由地排出产品。
大袋对接操作期间,操作员可以通过气动方式对系统进行本地控制。
操作员抬起系统以连接大袋,然后将其放下以拉伸喷嘴。
特征
气动6巴
行程300毫米
由本地面板控制
选件
重型设计
大袋拉伸装置


下层按摩
大袋卸料站配有紧凑的气动底部按摩装置,特别适合处理流动性较差的物料或打断桥梁。此外,较低的按摩可确保操作员安全,因为在大包装袋固定器发生故障的情况下,它可以防止大包装袋掉落在工人身上。
特征
气动操作
通过本地面板手动控制
GMP设计
适用ATEX 1/21
选件
重型单位
自动控制
下层按摩


上层按摩
当处理沉重的大袋子时,可以通过气动或液压驱动为工作站提供附加的侧面按摩。大袋子可以在连接到对接系统之前在不同的高度进行压缩。这些单元可以安装支架,以备将来安装侧面按摩单元。
​​
特征
气动操作
通过本地面板手动控制
GMP设计
适用ATEX 1/21
选件
液压单元
准备将来安装
上层按摩


带放气功能的呼吸过滤器
该装置包括一个HEPA过滤器,用于系统的呼吸并防止在排放过程中大袋塌陷。使用PTS时,它既可用于大袋呼吸,也可用于粉末在输送管线中的流化。在放电结束时,可以通过按下本地面板上的按钮来隔离过滤器,从而通过PTS的真空激活BB放气。对于具有吸湿性或易燃性的材料,可以用氮气代替过滤器,以确保干燥安全。
特征
Hepa 12或14过滤器
放气功能由本地面板控制
GMP设计
选件
安全更换过滤器
集成过滤器
CIP
连接到N2


称重传感器和加药装置
大袋站架可以安装在称重传感器上,以控制重量。结合PTS系统控制的传输线中的特定定量阀,您可以直接从待卸粉的出料站获得一个全自动分配系统。
一吨大袋的典型计量精度为0.5 -1 kg。如果批量较大,则可以随着重量的增加而更换多个大袋子。
称重传感器受到保护,免受外部冲击,并包括防倾斜措施。
特征
4个带有防倾斜装置的称重传感器
称重终端或集成到主控制系统
连接到MES系统的可能性
适用ATEX 1/21


重合闸装置
Dec开发了自己的大袋关闭装置,该装置可在打开后重新关闭大袋嘴。该系统由2个半板组成,这些半板由气缸操作。
大袋子在排空期间将缓慢关闭,可以在将喷嘴密封关闭后将其从工作站中取出。
特征
气动操作
由本地面板控制
GMP设计
适用区域1/21
选件
自动控制
准备工作站以备将来安装


大袋和袋组合站
当需要将袋子和大袋子清空到同一过程中时,Dec提供了一个联合站以无尘方式执行此任务。
组合站通常在一侧配备一个大袋卸料站,包括标准的双管对接系统和气动底部按摩装置。另一侧的特点是袋子的排空站都通过一个出口连接到一个公共料斗,单个出口上可以安装一个疏松料或流化料斗,用于块状或桥接物料。
该站还包括一个通风管道系统,该系统与外部抽气系统相连,用于排空大袋和从袋站抽气。
特征
标准双管对接系统
通风管道和阀门
法兰DN 300的出口
GMP设计
适用ATEX 1/21
选件
带过滤器和风扇的抽气系统
称重系统
